Séquence 01

Le réseau du collège

1- Rappel sur l’architecture réseau informatique

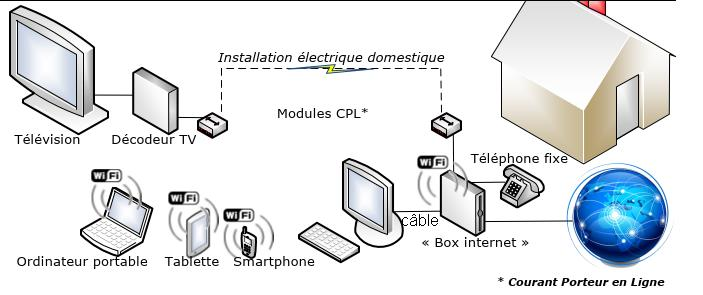

1-1 Le réseau domestique (à la maison).

Les connexions entre les éléments peuvent être de plusieurs types, lesquels ?

Les connexions peuvent-être soit filaires (Câbles, CPL) ou sans fil (Wifi)

1-2 Au collège, dans les entreprises

Un réseau informatique est un ensemble d’équipements informatiques (ordinateurs, imprimantes, tablettes, smartphones, ...) reliés entre eux. Cette architecture permet de communiquer, de partager des informations et des périphériques (imprimante, scanner, ...).

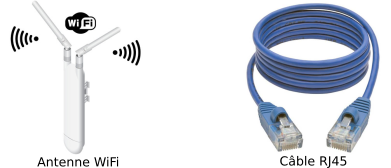

Comme pour les réseaux domestiques, ces matériels peuvent être connectés par le Wifi ou grâce à des des câbles RJ45
1-2-1 Les principaux composants d’un réseau informatique
1-2-2 Protection des données :
Les informations partagées sont souvent sensibles et doivent être protégées. On utilise alors :
  • Un identifiant
  • Un mot de passe

2- Internet et protocoles numériques

2-1 Qu’est-ce qu’Internet ?

Expliquez l’architecture de base du réseau appelé Internet, en utilisant les désignations ordinateur(s), réseau(x), routeur(s), câble(s) :

Les ordinateurs sont reliés les uns aux autres. On connecte les ordinateurs et petits réseaux sur des routeurs, ceux-ci sont reliés par des câbles qui sont sous terre ou dans les océans.

D’une façon simplifiée, Internet c’est ...

Un ordinateur sécurisé, propre, net

Une chaîne de magasins informatiques

Un réseau dans un réseau

Un réseau de réseaux

Une boutique en ligne

Un site web

2-2 Une communication très réglementée :

Comment s’appellent les langages qui permettent aux ordinateurs de communiquer et d’échanger des informations ?

Des coutumes

Des dialectes

Des protocoles

Des pictogrammes

Des logigrammes

Quel est le principal protocole utilisé pour faire communiquer des terminaux ?

FTP (File Transfert Protocol)

HTTP (HyperrText Transfert Protocol)

SMTP (Simple Mail Transfer Protocol)

TCP/IP (Transmission Control Protocol / Internet Protocol)

UDP (User Datagram Protocol)

Associez les protocoles listés avec les domaines d’utilisation respectifs ( Tansit de pages web - Transfert de fichiers -Transfert de données de façon cryptée - Envoi d’e-mails)
Protocole Utilisation
FTP Transfert de fichiers
SMTP Envoi d’e-mails
HTTPS Transfert de données de façon cryptée
HTTP Tansit de pages web
Indiquez les deux étapes du principe de communication, d’échange, entre deux ordinateurs, un client et un serveur, à travers le protocole courant HTTP ? Vous utiliserez les termes de client, serveur, requête et réponse.
  • Le client envoi une requête au serveur pour obtenir une page web (html).
  • Le serveur renvoi une réponse en faisant transiter des informations qui permettent d'afficher sur le client la page web demandée.

2-3 L’adresse IP :

Comment retrouve-t-on, identifie-t-on, un ordinateur situé sur la planète ?

Grâce à son adresse postale

Grâce à une puce GPS intégrée

Grâce à l’adresse IP de l’ordinateur

Grâce à une enquête de police

En sifflant le propriétaire

Sous quelle forme se compose une adresse IP ?

192.168

192.168.125.0.2

172.16.74.255

172.30.0.255.255

A quel système connu, peut-on comparer l’algorithme de routage qui permet de délivrer une information au bon destinataire ?

Une multiprise électrique

Une organisation arborescente

Un sytème postal d’envoi de courriers

Un arbre généalogique

L’algorithme de routage contenu dans un serveur qui contient une sorte d’annuaire d’adresses IP porte un nom. Comment s’appelle cet annuaire ?

Une table de routage

Un lexique de routage

Une autoroute de l’information

L’annuaire des Télécoms

Définissez le rôle d’un routeur :

Le routeur à la tâche de déterminer le chemin le plus court pour faire parvenir vos données à destination. Le routeur envoie alors les données à l'un des super réseaux qui constituent la colonne vertébrale d'internet

2-4 Organisation des protocoles en “couches” :

Lors de l’envoi d’un message d’un ordinateur A vers un ordinateur B, en combien de fragments est-il découpé ?

Le message est découpé en 4 fragments.

Comment s’appelle ce processus de découpage qui adapte le message de l’ordinateur A, à l’ordinateur B ?

La captation

La capitulation

L’encapsulation

Le décapsulage

A votre avis, comment s’appelle le processus inverse, qui consiste à reconstituer le message complet sur l’ordinateur du destinataire ?

La reconstruction

La reconstitution

Le désencapsulage

La désencapsulation

Parcours des informations.
Indiquez les couches successives parcourues par un fichier envoyé d’un poste A vers un poste B Indiquez les couches successives parcourues par un fichier reçu sur un poste B, envoyé par un poste A.
Couche 4 : Application Couche 1 : Liaison
Couche 3 : Transport Couche 2 : Réseau
Couche 2 : Réseau Couche 3 : Transport
Couche 1 : Liaison Couche 4 : Application

2-5 Adresse IP et nom de domaine :

Tous les sites Web sont hébergés sur des serveurs. Pour s’y connecter, on utilise son ...

Annuaire téléphonique

Nom propre

Nom de domaine

Nom de fournisseur d’accès internet

Adresse IP

Plus facile à retenir, chaque nom de domaine permet d’associer chaque site à son ...

Numéro de téléphone

Nom propre

Nom de domaine

Adresse IP

Adresse postale

L’association entre un nom de domaine et son adresse IP est réalisée par ...

Un serveur DNS

Un serveur de données

Un serveur d’impression

Un switch

Un point d’accès WiFi

A quel nom de domaine est associé l’adresse IP : 216.58.204.131 ?

deezer.fr

sitetechno.fr

google.fr

youtube.com

facebook.fr

college.fr

2-6 Binary digiT :

De quelle forme est le langage informatique ?

La forme du langage informatique est le binaire (0 - 1)

Comment s’appelle une de ces informations ?

Une de ces informations est le bit

Comment s’appelle une combinaison de 8 bits ?

Une combinaison de 8 bits s'appelle un octet

Combien d’octets fait un 1 Ko (Kilo-octet)?

1024 octets

Combien d’octets fait un 1 Mo (Méga-octet)?

1024 Ko - 1048576 octets

Combien d’octets fait un 1 Go (Giga-octet)?

1 024 Mo - 1073741824 octets

3- Exercices

3-1 Architecture d’un réseau local

Attribuez les éléments matériels constituant le réseau local ci-dessous au bon numéro sur le schéma.
  • 1 : Commutateur ou switch
  • 2 : Téléphone portable
  • 3 : Scanner
  • 4 : Tablette
  • 5 : Point d'accès WiFi
  • 6 : PC fixe
  • 7 : PC portable
  • 8 : Imprimante
Quel est le support de liaison entre les matériels 1 et 6 ?

Le support de la liaison entre les matériels 1 et 6 est la liaison filaire.

Quel est le support de liaison entre les matériels 4 et 5 ?

Le support de la liaison entre les matériels 4 et 5 est l'onde électromagnétique (WiFi).

3-2 Connexion entre deux réseaux

Les ordinateurs 1, 2, 3, 4, 5 et 6 font-ils partie du même réseau local ?

Les ordinateurs 1, 2, 3, 4, 5 et 6 ne font pas partie du même réseau local.

À quelle adresse IP l’ordinateur 2 doit-il s’adresser pour communiquer avec l’ordinateur 3 ?

L’ordinateur 2 doit s'adresser à l’adresse 192.168.1.3 pour communiquer avec l’ordinateur 3.

Si l’ordinateur 2 désirant communiquer avec l’ordinateur 6 utilise l’adresse IP : 192.168.1.3, que se passe-t-il ?

Si l’ordinateur 2 désirant communiquer avec l’ordinateur 6 utilise l’adresse IP : 192.168.1.3, il sera dirigé vers l’ordinateur 3 de son réseau.

À quel élément doit s’adresser l’ordinateur 2 pour communiquer avec l’ordinateur 6 ?

Pour communiquer avec l’ordinateur 6, l’ordinateur 2 doit s’adresser au routeur pédagogique du réseau dans lequel se trouve l’ordinateur 6.

Quelle autre adresse doit comporter la trame de communication, pour atteindre l’ordinateur 6 ?

La trame de communication doit comporter l’adresse réseau externe du routeur pédagogique : 20.0.1.16

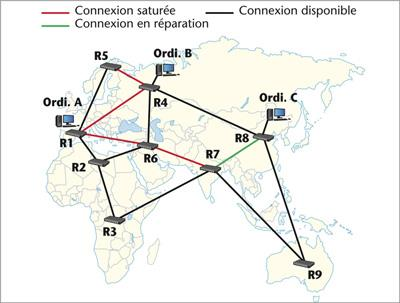

3-3 Protocole de routage

Quels sont les routeurs que R1 interroge successivement pour pouvoir accéder à R8 ?

R1 interroge successivement R2, R6, R4, R5.

Quels sont les routeurs qui permettent l’accès le plus rapide lorsque la fréquentation du réseau est fluide ?

Le routeur qui permet l’accès le plus rapide lorsque la fréquentation du réseau est fluide est R4.

Compte tenu de la surcharge momentanée de certaines connexions sur le parcours, retracez le chemin qui semble le plus rapide en citant dans l’ordre les routeurs empruntés.

Le chemin le plus rapide dans ces conditions est R1-R2-R6-R4-R8.

3-4 Décoder une trame

Quel est le mot binaire envoyé ?

Le mot binaire envoyé est 00011010.

Une trame envoyée par l’ordinateur se termine par les données 10100101. Tracez le chronogramme de la trame envoyée.
